Угловые шкафы своими руками (34 фото): чертежи и размеры, как самому сделать качественную мебель, как рассчитать и составить схему

Как собрать угловой шкаф гарун Сборка производится в день доставки. Высота потолков в помещении, где производится сборка, должна быть не менее 2,5 м, с

Монтаж конструкции корпуса углового шкафа

Ставим дно 04 на ножки, сверху вставляются вертикальные внутренние панели. Деталь 61 крепиться по центру, а 71 на задний край. Между собой они стягиваются уголком.

Далее следует боковая панель 07. Закрываем замки. Придерживаем данную деталь.

Накладываем угловой верх 01, фиксируем деталь со всеми вертикальными панелями. Монтаж происходит с помощью стремянки.

Присоединяем левую вертикальную панель, фиксируем замки.

Вкладываем полки 02 и 03 на маленькие штоки. Набиваем заднюю стенку 20 и 19. Добавляем полки 21

Навеска двери на угловой шкаф

На дверь устанавливаем петли, вкручиваем саморезы. Петли двери вставляются в подпетельники. На петле установлен регулировочный винт В, контролируем процесс правильного входа канавки винта в паз подпетельника. Фиксируем петлю винтом А. Регулировка двери – с помощью винта С опускаем или поднимаем дверь, винт В «вправо» «влево», винт А «на себя» «от себя». Будьте внимательны во время установки ручки на зеркальную поверхность двери. Железное основание ручки не должно примыкать к зеркалу, в отверстие вставляется распорная шайба.

Источник: https://ofmebel-sborka.ru/instukcionyglshkaf.html

Разновидности угловых шкафов

С целью создания уникальной, функциональной конструкции, мебельщики экспериментируют над различными формами шкафов. Существуют наиболее популярные конфигурации изделий, которые следует изучить перед составлением чертежа.

Таблица №1. Разновидности угловых шкафов.

ИллюстрацияОписание

Наиболее сложной конструкцией для самостоятельного изготовления является треугольный или трапециевидный шкаф — из-за того, что изделие предполагает наличие диагональных элементов, которые желательно заготавливать в присутствии профессионала.

Таблица №2. Разновидности угловых шкафов по способу установки.

Способ установкиОписание

Конструкции отличаются между собой и по типу дверей. Они бывают распашными или раздвижными (купе). В первом случае не следует изготавливать дверные полотна больше 45 сантиметров, иначе будет слишком сильная нагрузка на петли. Во втором случае двери могут быть довольно массивными, даже больше 45 сантиметров в ширину.

Источник: https://house-help.info/chertezh-uglovogo-shkafa-s-razmerami-poshagovaya-instruktsiya/

Чертежи, деталировка, раскрой, схема сборки.

В этой статье я рассмотрю угловой шкаф. Его можно применить в прихожей, спальне, гостиной, детской. Вообщем практически где угодно.

Вот такой шкаф

Вот такой шкаф

Проектировать его будем из ЛДСП 16 мм. Кромку применим 1 мм.

Для скрепления будем использовать камфирматы, минификсы и шканты.

В конце статьи, как обычно, будет ссылка на файлы с чертежами, по которым этот шкаф можно изготовить.

Итак, прежде чем начать проектировать, нужно определиться с размерами будущего шкафа. На сегодняшний день самым популярным размером на данное изделие является 900х900 высотой 2100мм.

Но я считаю, что 2100 это маловато. Получится как обычно: есть шкаф и на шкафу еще что то лежит) Поэтому увеличу высоту до 2400 мм.

Ну и приступим непосредственно к проектированию. Для начала поставим две боковины шкафа размером 2400х500 мм. В данном случае 500 мм достаточно, т.к. это не шкаф купе, в котором система забирает 100 мм и боковину делаем 600 мм, и для средней вешалки достаточно 450-500 мм.

Вот таким образом

Вот таким образом

Теперь поставим на него дно и крышу. Дно на расстоянии 60 мм от пола. Лично я считаю это оптимальным вариантом для цоколя. Но можно и по другому.

Вот так получилось

Вот так получилось

Теперь добавим к этому перегородку и задние стенки из ДВП 3 мм.

А так же цоколя. С переди чтобы закрывал проем между полом и дном. А сзади это будут опорные цоколя. На них шкаф будет стоять.

Перегородку разместим таким образом, чтобы расстояние под вешалки осталось 500 мм. И по глубине сделаем ее 450 мм, чтобы немного увеличить доступ к зоне одежды.

Добавили перегородку, задние стенки, цоколя

Добавили перегородку, задние стенки, цоколя

теперь осталось дело за малым. Поставить штангу и полки.

В качестве штанги используем хромированную трубу диаметром 25 мм и соответственно фланци для ее крепления. Над трубой поставим полку на расстоянии 300 мм от крыши, чтобы труба не оказалась очень высоко и можно было свободно достать до нее рукой. Так же еще одну полку поставим на расстояние 300 мм от дна. И с другой стороны перегородки так же равномерно распределим полки.

Добавили полки и штангу для вешалок

Добавили полки и штангу для вешалок

Теперь закромим все открытые торци ЛДСП кромкой ПВХ 1 мм и расставим крепежную фурнитуру: камфирматы, минификсы и шканты.

Установка крепжной фурнитуры

Установка крепжной фурнитуры

Теперь осталось поставить фасад и шкаф готов. Фасад получился размером 2336х543 мм. Крепить его будем на 5 петель с углом установки 135 градусов. Это стандартная мебельная петля.

Добавили фасад и петли

Добавили фасад и петли

И шкаф готов.

как и обещал, даю ссылку на полные чертежи этого шкафа https://yadi.sk/i/Ij5jspHq-5RqBQ

Так же в комментариях вы можете обратиться ко мне, если вам нужен шкаф другого размера, или вообще другой шкаф, или не шкаф а кухня. Ну вообщем любая мебель. Пишите договоримся)

Источник: https://zen.yandex.ru/media/id/5e7c83965cc0810ff7f8cf50/uglovoi-shkaf-kak-sobrat-samostoiatelno-5e88eb0845f56c40d73b25d8

Дизайн и конструкция

 В зависимости от вкуса и фантазии клиента, а также от требуемого функционала мебели, можно выделить следующие вариации. В первую очередь, такие шкафы делятся на встроенные и отдельно стоящие (корпусные). Корпусные могут быть выполнены как цельной конструкцией, так и объединением двух прямых составляющих. По своей форме они делятся на следующие группы:

• треугольные;
• трапециеподобные;
• г-образные;
• пятистенные;
• округлого выполнения.

Однако к каждому изделию идет подробная инструкция по сборке углового шкафа.

Во время монтажа двери фиксатор должен находиться в открытом положении. Затем его необходимо закрыть.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Выбор формы зависит от желания заказчика, а также от особенностей комнаты. По виду открывания створок, они делятся на распашные, раздвижные (купе) и комбинированные.

Схема сборки углового шкафа купе тоже прилагается к изделию.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Дизайн выбранного изделия должен сочетаться со стилистикой остальной комнаты. Это касается как стиля выполнения, так и цветовой гаммы.

Ища профессионалов, ориентируйтесь не на их цену, а на мастерство.

Угловые шкафы выглядят небольшими, но на самом деле они довольно вместительны за счет своей глубины.

Источник: https://berkem.ru/shkafy/poshagovaya-instrukciya-kak-sobrat-uglovoj-shkaf/

Установка петель на стеклянные двери

Четырехшарнирные петли на стеклянные двери отличаются наличием специальной вкладки для крепления чашки и крышки для маскировки устройства с внешней стороны.

Если нет опыта работы по стеклу, для сверления отверстий лучше обратиться к специалистам. До этого нужно установить предварительную разметку мест расположения чашек петли. При этом учитывают и отверстие куда будут вешать ручку.

Для стеклянных дверей применяются и накладные петли, которые можно навесить без сверления стекол

В просверленных отверстиях при помощи вкладки нужно поставить и закрепить чашку, а ответную планку прикрепить на коробе саморезами. После дверь выравнивают по трем плоскостям.

Для стеклянных дверей применяются и накладные петли, которые можно навесить и крепить без сверления стекол. Они монтируются внутри короба, соответственно все полки в шкафу должны быть углубленными внутрь. Подходят только для легких створок. Например, для отдела книжного шкафа.

Четырехшарнирные петли бывают разных модификаций, которые можно подобрать в зависимости от расположения полотна относительно короба и самого шкафа в помещении.

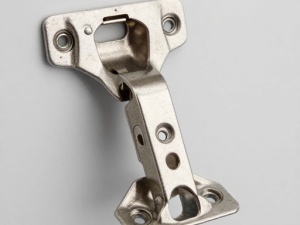

Накладная

Полотно, закрепленное на эту петлю полностью перпендикулярно корпусу и перекрывает стойку. Применяется, когда дверь перекрывает боковую перекладину шкафа.

Накладная

Полунакладная

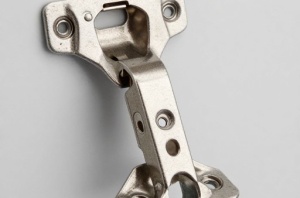

Вкладная

Полотно двери перпендикулярно к стойке, но не перекрывает ее торец.

Вкладная

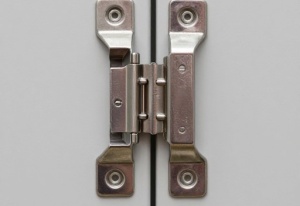

Трансформер

Применяется для создания составных фасадов из нескольких дверей или в шкафах с выдвижными ящиками, которые скрываю

Восьмишарнирная

Имеет все характеристики четырехшарнирной петли, только без врезки чашки в корпус фасада. Крепится саморезами, поэтому подходит только для полотен с плотной текстурой.

Восьмишарнирная

Источник: https://EcoKresla.ru/korpusnaya-mebel/kak-sobrat-uglovoj-shkaf-instrukciya-poshagovaya.html

Выбор материалов и инструментов

 Материал, из которого будет изготовлен ваш шкаф, это важный аспект, от которого будет зависеть красота и долговечность мебели. Ценовая политика рынка делится на две группы.

1. К первой, более дорогой, относятся изделия из натуральной древесины. Они отличаются высокой ценой, большим весом и высокой требовательностью к уходу.
2. Более дешевыми и простыми в монтаже и эксплуатации являются изделия из ДСП (древесно-стружечной плиты) и МДФ (мелкодисперсной фракции). Однако из недостатков стоит отметить их меньшую долговечность.

Угловой шкаф позволяет эффективно использовать нерабочие зоны, прилегающие к корпусной мебели, а также пространство в углах помещений.

Сборка достаточно проста и вполне может быть выполнена своими силами.

Самостоятельная сборка углового шкафа потребует некоторого набора инструментов. В основном, это:

• перфоратор для бурения отверстий в стене;
• шуруповерт;
• набор шестигранных ключей;
• молоток;
• отвертка;
• ножовка.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Если магазинная сборка не включает в себя дополнительную сборочную фурнитуру (саморезы, заглушки, петли, конфирмат и т.д.), необходимо позаботиться об их покупке самостоятельно. Каких-то особенных плотницких инструментов этот процесс не требует.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Перед установкой ответной планки под петли нужно четко знать, в какую сторону будет открываться дверь.

Источник: https://berkem.ru/shkafy/poshagovaya-instrukciya-kak-sobrat-uglovoj-shkaf/

Сборка фабричного шкафа

К шкафам, которые приобретаются у производителей, как правило, прилагается подробная инструкция по сборке и необходимая фурнитура: болты, гайки и саморезы. Пользователю понадобятся дополнительные инструменты:

• Ключ шестигранник соответствующего размера.
• Молоток.
• Шуропуверт.
• Если крепление будет производиться к стенам — дрель.
• В некоторых случаях ножовка. Если есть необходимость в подгонке отдельных элементов.
• Отвертка.

Источник: http://kuppe.ru/sborka/uglovogo-shkafa.html

Конструктивные дополнения для угловых шкафов

С целью создания завершенного вида, в боковых частях угловой конструкции устанавливают открытее модули. Они представляют собой вид различных полок, которые присоединяют к шкафу или устанавливают впритык без креплений.  Благодаря такому решению можно сделать любое крупногабаритное изделие более интересным. К тому же, такие полки являются функциональными элементами, изготавливают их чаще из стекла или пластика.

Дополнительные полки

Довольно часто в шкаф встраивают светодиодные лампы. При этом важно учитывать общее количество осветительных приборов в комнате. В остальном, это хорошее дополнение, благодаря которому будет отчетливо просматриваться содержимое шкафа, особенно в пятистенных конструкциях.

Лампы в угловом шкафу

Источник: https://house-help.info/chertezh-uglovogo-shkafa-s-razmerami-poshagovaya-instruktsiya/

Фото

Если стоит выбор декорирования полученного результата, то следующие фото могут его облегчить:

Источник: https://samodel.guru/mebel/sdelat/shkaf/kupe/uglovoy.html

Как сделать угловой шкаф своими руками

Собрать угловой шкаф можно по представленной инструкции. Если ей следовать, то получится стандартный вариант шкафа. Конструкция будет иметь распашную дверь. Ее можно выполнить из любого материала, даже прочного стекла. Самое главное осторожно ее монтировать и прикреплять ручки, чтобы не повредить стекло.

Следуйте инструкции при сборке шкафа.

Если хочется более сложную версию углового шкафа, то можно внести свои корректировки. Допустим, срезать его под углом для получения трапециевидной формы. Такой дизайн будет смотреться намного интереснее и привлекательнее. Ну, а для любителей стандартных вариантов данная инструкция по тому, как собрать угловой шкаф своими руками отлично подойдет.

Количество полочек в шкафчике не ограниченно. Его можно как полностью или заполнить, так и оставить место для размещения балки под плечики. При желании внизу тоже можно установить конструкцию для хранения.

Источник: https://severdv.ru/mebel/shkafy-i-shkafy-kupe/kak-pravilno-sobrat-uglovoj-shkaf/

Чертеж углового шкафа с антресольной полкой

Данная схема для внутреннего наполнения углового шкафа довольно универсальная. По ней изготавливают массу готовых модулей, их можно встретить в серийной мебели различных производителей.

Чертеж углового шкафа с глубокой антресольной полкой, секцией под плечики и стеллажом можно использовать для составления проекта куда угодно: в прихожую, спальню, кабинет, детскую.

Источник: https://house-help.info/chertezh-uglovogo-shkafa-s-razmerami-poshagovaya-instruktsiya/

Где правильно поставить шкаф

Выбор правильного места для установки углового шкафа – 40% успеха в деле его конструкции. Если грамотно сопоставить метраж комнаты и габариты будущего шкафа, то потом его не придется демонтировать.

Угловой шкаф размещается в углу.

Дополнительная информация! Важно оценить расположение не только на несколько месяцев вперед, но и на несколько лет. Так как допустим, треугольные угловые шкафы не подлежат переустановке или сдвигу. Такие конструкции монтируются основательно и бесповоротно.

Для наглядного примера установки можно сделать подробный чертеж комнаты и просчитать все возможные варианты, чтобы выбрать самый подходящий.

Чертеж шкафа поможет вам быстро его собрать.

Стоит сказать, что корпусная мебель может переустанавливаться, но процесс этот очень трудоемкий и затратный по времени. Шкаф имеющий все стенки, то есть не приделанный к несущей стене помещения тоже можно с легкостью переставить в другой место.

Часто угловые шкафы делают встроенными.

Источник: https://severdv.ru/mebel/shkafy-i-shkafy-kupe/kak-pravilno-sobrat-uglovoj-shkaf/

Карты кроя углового шкафа своими руками

Расчетные размеры деталей из Excel переносятся в специальную программу раскроя. Детали, для которых непринципиально направление рисунка (например, ребра жесткости, цоколь, внутренние полки) можно вращать, чтобы минимизировать отходы. В нашем случае есть резон делать фасадную часть из другого материала – корпус углового шкафа своими руками экономично «ложится» на два листа.

Распил можно заказать в сторонней организации вместе с закаткой ПВХ. Обычно такие услуги предоставляют все фирмы, торгующие ЛДСП. В домашних условиях ПВХ закатать довольно трудоемко и аккуратно вряд ли получится. Придется довольствоваться меламиновой лентой, единственный плюс которой – дешевизна. По таблице видно, что понадобится 28,83 погонных метра. Но лучше брать с запасом, +10-15%.

Источник: https://sdelay-mebel.ru/uglovoj-shkaf-svoimi-rukami/

Чертеж гардеробного шкафа с плечиками под одежду

Хорошая идея задействовать пространство углового шкафа полностью под одежду на плечиках.

Такой вариант вполне уместен в просторной прихожей, если полки вынесены в отдельный пенал. Поможет расширить функциональность мебельного набора для прихожей обувница, открытая вешалка под сезонную одежду, комод под аксессуары и другие мелкие вещи. Все-таки хранить всю верхнюю одежду удобнее в таком отдельном месте, где просто нет ничего другого (ну разве что пара полок под обувь, в секции, рассчитанной на длинную одежду).

Источник: https://house-help.info/chertezh-uglovogo-shkafa-s-razmerami-poshagovaya-instruktsiya/

Угловой шкаф из гипсокартона

Перед изготовлением и сборкой гипсокартонного шкафа необходимо подготовить следующие материалы и инструменты:

• гипсокартонные листы требуемых размеров;
• металлические профили (стойки и направляющие);
• Фурнитура;
• измерительная рулетка;
• Ножницы для металла и гипсокартона;
• углы для фиксации выступов;
• саморезы (для гипсокартона);
• набор дюбелей;
• Уровень строительства;
• Отвертка;
• штукатурка;
• шпатель;
• наждачная бумага;
• лобзик (для резки листов);
• дополнительные статьи;
• пунш (для отверстий под винты);
• декоративная штукатурка для отделки.

Если у вас есть перечисленные выше материалы и инструменты, вы можете начать процесс строительства.

Монтаж каркаса

Пошаговые инструкции.

Шаг 1: Вам нужно сделать разметку на стенах. На этом этапе необходимо карандашом обозначить точки установки конструкции на стене. Вы можете захотеть дважды проверить эти значения несколько раз, чтобы быть уверенным.

Настенная разметка

Шаг 2: Начните крепление металлических профилей к стене саморезами. Точность особенно важна на данном этапе, так что не нужно спешить. Каждый элемент должен быть надежно закреплен, так как металлическая конструкция будет нести всю нагрузку. Винты закручиваются с шагом не более 100 миллиметров, так что вся конструкция стабильна.

Каждый элемент должен быть закреплён

Шаг 3: Профили стоек должны быть вставлены в направляющие. Для этого используются саморезы или еврошурупы. Так как это угловой шкаф, профили должны быть согнуты таким образом, чтобы они вписывались в конструкцию без препятствий. Для этого на балках с металлическими ножницами делается выемка. Это позволит вам быстро согнуть любой профиль.

Установка профилей

Шаг 4: Если вы планируете установить большой шкаф, возможно, вы захотите дополнительно усилить конструкцию профиля. Это можно сделать с оставшимися профилями, которые используются для формирования поперечных элементов.

Армирование конструкций

Шаг 5: Перед тем, как начать процесс покрытия конструкции гипсокартоном, необходимо закрепить углы. Они сделаны из фрагментов оставшихся профилей, но при желании их можно приобрести в любом строительном магазине.

Закрепление углов

Важный момент! Вместо металлических профилей иногда для изготовления рамы используются деревянные брусья, но это не лучшее решение. В конце концов, древесина имеет тенденцию к усадке, а это значит, что конструкция из гипсокартона может деформироваться, из-за чего штукатурка трескается.

Обшивка конструкции

Когда рама будет готова, можно начинать процесс нанесения покрытия. Это довольно легко сделать, если следовать инструкциям.

Пошаговые инструкции.

Шаг 1: Прикрепите гипсокартон к внутренней стороне шкафа с помощью саморезов. После этого вы должны полностью покрыть эту часть простынями. Важно помнить, что расстояние между самонарезающими винтами должно быть более 150 миллиметров. При этом углубляйте их в лист на 1,5 миллиметра, чтобы крепления не выглядывали наружу. Более подробную информацию о том, как сделать крепления для полок собственными руками, вы можете прочитать в нашей статье.

Зафиксировать лист

Шаг 2. Тогда наружная сторона конструкции должна быть отделана гипсокартоном. Это должно быть сделано с особой осторожностью, чтобы не допустить ошибок.

Отделка экстерьера конструкции

Источник: https://pro-dom-mebel.ru/shkafy/drugie-shkafy/kak-sobrat-uglovoj-shkaf

Видео мастер-классов по теме

Читайте еще: Компьютерный стол своими руками — чертежи, размеры, схемы сборки из дерева, ДСП, фанеры

Источник: https://remoskop.ru/uglovoj-shkaf-svoimi-rukami.html

Преимущества и недостатки углового шкафа

Каждая конструкция имеет свои преимущества и недостатки. Угловой шкаф очень популярен благодаря своим многочисленным преимуществам.

Угловая мебель имеет много преимуществ.

Преимущества углового шкафа включают в себя:

• Компактный дизайн.
• Экономия места.
• Благодаря продуманной компоновке, шкафы этой конструкции отличаются большими размерами.
• Вместимость.
• Удобное хранение всех вещей и их расположение.
• Если проектирование выполняется самостоятельно, то специально устанавливается дополнительное место для хранения.
• Универсальность.
• Отличный выбор дизайна.
• Практичность.

Монтаж мебели производится непосредственно на месте установки.

Недостатки проекта могут быть учтены:

• Шкаф не подвижный.
• Для заказа необходимо будет приобрести большое количество запчастей.

Специалисты точно знают, как правильно и быстро собрать изделие.

Самостоятельная сборка углового шкафа — это процесс, требующий времени и концентрации. Любое неправильное действие может привести к серьезному переустановке структуры. Важно соблюдать все нюансы и следовать четким инструкциям по сборке углового шкафа.

Источник: https://pro-dom-mebel.ru/shkafy/drugie-shkafy/kak-sobrat-uglovoj-shkaf

Необходимые материалы

О том, как собрать угловой шкаф своми руками, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/shkafy/uglovye/svoimi-rukami/

Как переделать старый?

Старый шкаф можно отреставрировать при наличии прочного каркаса. Потребуется рассчитать габариты углового конструктивного решения, подготовить дополнительные элементы и выполнить обработку старой поверхности.

Стандартная последовательность этапов реставрации мебели:

• Убирается старый краситель или лак, элементы мебели тщательно шлифуются.
• Выполняется окрашивание поверхностей, слой может быть однотонным либо с плавными цветовыми разводами и художественной росписью.
• После подсыхания элементов наносится лак.
• При обработке древесины можно не использовать краску и нанести полупрозрачный лак для подчеркивания натуральной текстуры. Данная мебель подойдет для интерьеров в стилях кантри, провансальский, эко, минимализм.
• Мебель можно декорировать с помощью аппликаций, фотоколлажей или пленкой с имитацией каменных пород, древесины, металлических поверхностей.
• Следующим этапом выбирается лицевая фурнитура. Требуется заменить ручки, петли, роликовые направляющие. Для мебели в стиле провансальский выбираются ручки под фарфор с цветочной росписью.
• Можно изменить внутреннее наполнение мебели. Классические полки заменяются многофункциональными системами. Востребованы штанги, вешалки, корзины для нижнего белья и т.д.

Источник: https://kachestvolife.club/mebel-2/kak-sobrat-uglovoi-shkaf-poshagovaya-instruktsiya-sborki-raznikh
