Установка шариковых телескопических направляющих полного выдвижения на ящики комода

Выдвижной конструкции не позавидуешь — ее часто выдвигают и задвигают. Так часто бывает, что мы просто не рассчитываем силу куда-то спеша или опаздывая. Именно …

Инструменты и материалы:

• отвертка
• маленький уровень
• шило

Источник: http://www.diy.ru/post/514/

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Виды мебельной фурнитуры

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Роликовые направляющие

Их стали устанавливать на всевозможные выдвижные элементы мебели: в комоды, шкафы и прихожие, на компьютерные столы и т. д.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

1. Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.


   Нередко верхний саморез не закручивают

2. Неправильно сделанный зазор между ящиком и направляющей. Если планка будет плохо зафиксирована на ролике, в определенный момент ящик может слететь.

Сейчас такой тип конструкций используется не так часто. Отдать ему предпочтение можно лишь по причине дешевизны, если изделие будет редко использоваться и особых нагрузок выдерживать не должно.

Модельный ряд роликовых направляющих

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Выдвижение ящиков на шариковых направляющих происходит практически бесшумно. И выдержать такая фурнитура может гораздо больший вес — до 60 кг. Система долговечна, надежна и эстетична, но ее стоимость значительно превышает цену роликовых аналогов.

Монтаж телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

• метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

Метабоксы

• тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Тандембоксы

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Устанавливающиеся демпферы, доводчики, позволяющие плавно закрывать ящики, приводы с механизмами их открывания при легком касании позволяют открывать и задвигать ящики совсем без усилий и абсолютно бесшумно. Приобрели популярность и системы скрытого монтажа, которые устанавливаются под днищем ящика.

Направляющие скрытого монтажа

Идеальный вариант для домашней мебели — выдвижные элементы, функционирующие на скрытых направляющих с механическим устройством «Push» и доводчиком. Причем сегодня стоимость таких комплектующих (одного комплекта) не превышает 700 рублей, что позволяет использовать их при изготовлении не только элитной мебели, но и предметов интерьера для любых категорий населения.

Что характерно для подобных систем, приходящим на смену обычным шариковым направляющим:

• при открывании ящиков не видно металлических конструкций (так как направляющие находятся под ним), что сказывается на эстетичности мебели;

Ящик открыт, но металлических конструкций не видно

• ящики открываются при помощи легкого касания поверхности, благодаря чему отпадает необходимость в установке ручек, что особенно привлекает дизайнеров;
• задвигаются ящики плавно и самопроизвольно;
• вес содержимого, который выдерживают ящики, доходит до 40 кг;
• высота ящиков может быть различной.

Ящики могут иметь различную высоту

Использование такой системы позволяет сделать мебель не только привлекательной, но и функциональной. Особенно привлекает использование механических устройств вместо электропривода, что не всегда функционально. Применение комплекса приспособлений удобно в комнатной мебели, в прихожих, а особенно в кухонных гарнитурах.

Фурнитура обычно продается комплектом. Определившись с выбором механизма, на что необходимо обратить внимание при приобретении направляющих?

1. Товарный вид. Изделие необходимо осмотреть на предмет отсутствия повреждений.
2. Работа механизма. Важно проверить, насколько хорошо работают ролики или подшипники.
3. Самое главное — следует уточнить толщину металла, из которого изготовлены направляющие. Оптимальный вариант — 1 мм (лучше, если 1,2). Этот показатель существенно влияет на долговечность фурнитуры и ее надежную работу. Если планки изготовлены из металла, имеющего толщину 0,7 — 0,8 мм, они смогут функционировать не слишком долго.

Какой выдвижной механизм выбрать для ящика?

Самую качественную фурнитуру производят немецкие компании «Хеттих», «Хэфеле», «Грасс», австрийские фирмы «Блюм» и «Харн». В качестве альтернативы можно приобрести механизмы китайского производства (вполне достойного качества) под брендом «Боярд». При использовании в мебели даже морально устаревших роликовых систем лучших производителей можно не бояться нагрузки на ящик в 25 кг и быстрого выхода приспособлений из строя. К тому же к каждому комплекту устройств прилагается подробная инструкция по монтажу, а для тех, кто часто монтирует направляющие, выпущены специальные шаблоны.

Большой популярностью пользуется фурнитура компании BLUM (на фото — специальный шаблон для монтажа)

Источник: https://mebel-expert.info/kak-ustanovit-napravlyajushhie-dlya-vydvizhnyh-yashhikov/

Виды ремонта

Операции по восстановлению комодов делят на три класса:

• регулировка;
• косметический ремонт;
• полный ремонт.

В регулировке нуждаются изделия после приобретения и после полного восстановления старого. И здесь подразумевается настройка механизмов, петель, выставление уровней, закрепление расшатавшихся ручек. Случается, что хочется отремонтировать комод, просто обновив надоевший дизайн или утративший свежесть. Тогда прибегают к косметической реставрации, исходя из текущего состояния и желаемого результата. Полный же ремонт подразумевает — возврат функциональности деталям мебели и замену элементов, не подлежащих реставрации.

Источник: https://VegaMebell.ru/polki-i-shkafy/remont-komodov.html

Роликовые направляющие

Роликовые направляющие самые простые в плане устройства и монтажа направляющие, кстати, можно встретить ещё следующие названия этих направляющих, такие как полозья для выдвижных ящиков или полозки. Цена их небольшая, в среднем 50-100 руб. за пару. Выглядят роликовые направляющие как на фото ниже, наверняка вы их видели, и не раз.

Рис. 1. Роликовые направляющие для ящиков

Покрыты роликовые направляющие прочной эпоксидной эмалью, встречаются в продаже направляющие разных цветовых расцветок, самые распространенные направляющие цвета крем. Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг, вряд ли вы будете хранить что-то более тяжелое в комоде или в ящике в шкафу купе. Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются, выдвижение частичное. Но низкая цена нивелирует эти недостатки.

Если неправильно рассчитать и установить роликовые направляющие, то они довольно быстро выйдут из строя, ролики сотрутся, изогнутся или даже сломаются, ящик при выдвижении будет заедать или вовсе не выдвигаться.

Согласно схеме монтажа зазор между наружной частью боковой стенки ящика и боковины корпуса изделия должна составлять 12,5 мм или 25 мм на две стороны, обычно при расчетах принимают 26 мм. Это значит, что габариты ящика по ширине должны быть меньше внутреннего пространства тумбы на 25-26 мм.

Рис. 2. Схема монтажа роликовых направляющих для ящиков

Рис. 3. Установка ящика на роликовых направляющих в тумбу

Подробно о том какие бывают роликовые направляющие, как рассчитать с помощью несложной программы, о способах использования, в том числе необычных, читайте в статье о роликовых направляющих для ящиков.

Источник: https://shkafkupeprosto.ru/states1/Kakie-byvayut-napravlyayucshie-dlya-yacshikov.htm

Детали на замену

В магазине направляющие были разной длины, на подбор подходящей детали ушло меньше минуты

Рельсы для ящиков продаются парами, то есть там две детали: та, что крепится к корпусу и к ящику. И стоит пара около 70 рублей. Пары делятся на правые и левые, это важно!

На каждой паре есть маркировка. R будет означать правую деталь, L, соответственно, левую

Источник: https://VegaMebell.ru/polki-i-shkafy/remont-komodov.html

Как отрегулировать выдвижные ящики на роликовых направляющих

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу. Здесь важно правильно установить направляющие. Дело займет всего несколько минут.

Источник: https://lanos-volgograd.ru/regulirovka-rolikovykh-napravlyayushchikh-dlya-vydvizhnykh-yashchikov/

Шариковые направляющие.

Обычные шариковые направляющие, только со встроенной системой открывания от нажатия. Дешево и сердито. Но полный геморрой с регулировкой фасада – ее нет. Т.е. его изначально нужно с первого раза сделать ровно. Иначе придется все переделывать. Так что… перед установкой запрещается пить и надо принять успокоительное, особенно если ваш пациент целая кухня.

Источник: https://mebelka71.ru/samodelki/remont-vydvizhnyh-yashchikov-na-kuhne.html

Процесс:

1. Вытаскиваем все ящики, чтобы обнажить направляющие (те самые «салазки», по которым ящики передвигаются вперед и назад).
2. Поочередно ставим уровень на все направляющие, чтобы найти виновницу проблему — кривую «салазку».
3. Откручиваем винтики, на которых держится интересующая нас направляющая. Задний шуруп оставляем на месте (если вы решили перенести направляющую на другое место, то задний шуруп нужно прикрутить на новую высоту).
4. Придерживая направляющую, вновь ставим на нее уровень и выпрямляем «салазку» до тех пор, пока она не станет строго перпендикулярна полу.
5. Помечаем шилом в стенке место для крайнего шурупа.
6. Ввинчиваем шуруп на новое место — сначала крайний, а затем и все остальные.
7. Ставим ящик на место и проверяем результат. Возможно, эти действия придется повторить и с другими направляющими, пока все они не будут выправлены как надо.
8. Наслаждайтесь результатом своей работы!

Источник: http://www.diy.ru/post/514/

Столы

Частые поломки компьютерных столов: расшатывание конструкции и поломка механизма на подставке для клавиатуры. Действительно, не удобно, когда заедает подставка и для извлечения ее требуется приложить не только усилия, но и недюжую смекалку. Тем более, что на исправление данной проблемы у мастера уйдет всего полчаса.

Сборка обычного компьютерного стола не потребует много времени, что позволит вам не останавливать рабочий процесс.

Стоимость сборки обычного офисного стола – от 450 руб./шт.

Источник: https://VegaMebell.ru/polki-i-shkafy/remont-komodov.html

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Источник: http://MebSam.com/ustanovka-teleskopicheskix-napravlyayushhix.html

Решение проблем с конструкцией ящиков комода

Часто встречается ремонт выдвижных ящиков, который состоит в исправлении креплений днища либо же фасада. При накладном типе монтажа, ящики вытаскиваются, с нижней части удаляются старые гвоздики или скобы, и затем новыми крепежами панель прибивают на место. При врезном типе дна (лист фанеры или ламинированного ДВП входит в пазы боковых стенок), выполняют разбор ящиков, аккуратно зачищают пазы, заменяют дно новым из подходящего материала и вклеивают в пазы. Расшатавшийся же или нуждающийся в замене фасад откручивают, промазывают ПВА в местах прилегания к передней и боковым стенкам ящика, после чего прикручивают или прибивают штифтами (чопиками), используя новые крепежи.

Источник: https://VegaMebell.ru/polki-i-shkafy/remont-komodov.html

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

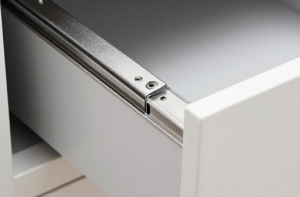

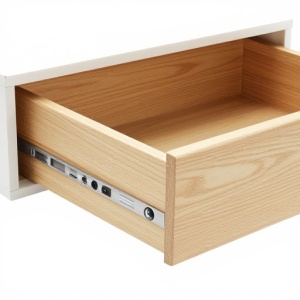

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом. Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

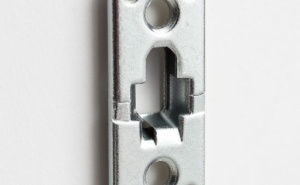

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Источник: https://mebelka71.ru/samodelki/remont-vydvizhnyh-yashchikov-na-kuhne.html
