Ворота для гаража своими руками: чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции

Величина гаражных ворот прямым способом влияет на безопасную эксплуатацию строения. Также данный параметр сказывается на защите сооружения от «капризов» погоды и напрямую отражает удобства парковки авто. Рассмотрим критерии подъемных ворот, на которые обязательно стоит обращать внимание при приобретении конструкции.
Стандартные размеры автоматических гаражных ворот
Стандартные размеры гаражных

Расчет высоты потолка гаража для легкового авто и джипа

Высота определяется расстоянием между уровнем пола и фактическим потолком. При строительстве гаража, уровнем считается полностью законченный вариант пола, с нанесённым на него финишным покрытием в виде цементно – бетонной стяжки или уложенной поверх декоративной плитки.

Этот расчет носит рекомендательный характер. При желании, уровень потолка можно ещё поднять выше для максимального комфорта пользования авто в гараже.

Оптимальная высота потолка в гараже вычисляется с учетом данных:

• Высота автомобиля
• Расстояние для безопасного открывания багажника, 500 мм
• Место под потолком для размещения элементов автоматических ворот и освещения, 300 мм
• Свободный запас высоты, 200 мм

Средний легковой автомобиль имеет высоту 1500 мм, а джип – 2000 мм.

Путём сложения всех показателей, получим оптимальные значения высоты потолка в гараже:

• Для легкового автомобиля – 2500 мм
• Для джипа – 3000 мм

Естественно, высота потолка может быть подкорректирована с учетом реальной высоты автомобиля. Например, высота потолка в гараже для джипа может существенно меняться в зависимости от марки и модели авто. Диапазон паспортных данных высоты джипов, в отличии от легковых авто, очень большой, от 1700 мм до 2500 мм.

Источник: https://PotolokExpert.com/garazh/112-vysota-potolka-v-garazhe

Оптимальные и стандартные размеры ворот для гаража, расчеты высоты и ширины, выбор конструкции

На этапе проектирования гаража проводят расчеты габаритов ворот. На эти параметры влияет много разных факторов: автомобиль, подъездной путь, тип ворот. Определяя габаритные размеры ворот для гаража, пользуются или собственными расчетами, или стандартными параметрами, определяемыми формами-производителями. Кроме размеров ворот, считают габариты самого помещения, и предусматривают свободное место для открывающих механизмов.

Источник: https://fininstroy.ru/vysota-garazha-pod-podemnye-vorota/

Правило 1. Все решает притолока.

Какая у вас притолока? Так начинается общение с человеком, решившим заказать секционные ворота. Дело в том, что для размещения конструкции ворот требуется место справа, слева, и больше всего, над проемом. И да, это место над проемом ворот и есть притолока.

Та самая пресловутая притолока.

Какая она должна быть, зависит от следующих параметров

У вас проем до 8м2

Для небольших бытовых гаражных ворот площадью до 8м2 устанавливаются пружины растяжения. Высота притолоки должна быть не меньше 100мм (для ручного подъема) и 125мм для ворот с приводом. Это в теории. А на практике, что бы не вылавливать миллиметры, делайте 150мм.

Пример ворот с пружинами растяжения. Видно как мало места ворота занимают над проемом.

У вас проем больше 8м2

Для ворот

больше 8м2

(устанавливаются торсионные пружины) нужна

притолока 210мм,

но лучше сделать 250мм. Не забываем, что стены могут быть кривыми.

Пример ворот с торсионными пружинами. Места над проемом требуется значительно больше.

Вы хотите встроить калитку

Для всех ворот с калиткой, независимо от размера, нужна притолока

не меньше 210мм

, (стандартный монтаж).

Ворота с калиткой всегда идут с торсионными пружинами.

Что делать, если у вас высокая (больше метра) притолока?

Если у вас притолока 500мм и больше, вам сказочно повезло, и вам доступен так называемый высокий монтаж, когда ворота сначала поднимаются максимально к потолку, а уже затем уезжают параллельно потолку. См. рисунок, так понятнее.

Высокий монтаж. Заводской чертеж.

• Преимущество: ворота не висят над головой, не нужны длинные подвесы.

• Недостатки: высокий подъем доступен не во всех сериях, и за него нужно доплачивать 8% от стоимости ворот.

Что делать, если у вас низкая (меньше 210мм) притолока?

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Источник: https://samoblog.ru/podemnye-vorota-v-garazh-svoimi-rukami/

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

Для того, чтобы в гараже было всегда тепло и авто не перемерзало — ворота распашные утепляют. Никакие механизмы и особенности открытия не помешают дополнительно уложить слой утеплителя на створки.

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Кроме положительных качеств есть и недостаток у распашных ворот — для того, чтобы их открывать потребуется определенное количество места. При наружном распахивании это должно быть место снаружи гаража, при внутреннем — в самом гараже.

Источник: https://svoimirukami.guru/vorota-v-garazh-svoimi-rukami/

Правило 2.  Какие у вас заплечики?

Заплечики это боковые расстояния от края проема до стены. Для бытовых ворот, в большинстве случаев нужно минимум 120мм, лучше оставить 150мм, или больше. Иначе будет тяжело подлезть ключом, для того чтобы закрутить крепеж угловых стоек.

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/

Чертежи, схемы, эскизы

При проектировании сооружения учитываются характеристики материала, которым будут обшивать створки, проводится расчет прочности цельного изделия.

При этом во внимание берутся такие параметры:

• устойчивость к ветру, большому весу, другому механическому воздействию;
• жесткость проема;
• возможность деформации при указанных размерах створок и материала полотна;
• прочность на изгиб.

Схемы ворот составляются при планировании строительства гаража, чтобы своевременно и правильно подогнать размеры помещения под дверной проем.

Каркас ворот на проем 4 метра

Чтобы упростить и ускорить расчет можно воспользоваться специальными строительными калькуляторами.

Если вы решили сделать гаражные металлические ворота своими руками, то основное требование к размерам ‒ свободный заезд (выезд) автомобиля из помещения.

Для этого нужно, чтобы ширина с обеих сторон, высота проема были больше параметров машины на 30 см.

Общепринятыми габаритами дверей гаража считается:

1. Ширина — 2,5 м для легковых автомобилей, 5 м — для грузового транспорта.
2. Высота — от 2 до 2,2 м для легковых автомобилей. Показателя в 2,5 м хватит для заезда микроавтобуса.

Независимо от способа открывания на чертеже обозначаются места фиксации ворот к направляющим профилям или коробу.

На чертеже отмечается количество, тип используемой фурнитуры.

Выделяются участки установки запоров, задвижек.

Источник: https://montazh-zaborov.ru/garazhnye-vorota/

Как правильно увеличить ворота по высоте

Иногда случается, что приобретение новой машины с большими габаритами создает дополнительные трудности – неизбежно появляется необходимость в увеличении высоты ворот:

• При распашных воротах – проем в гараже увеличивается до нужной высоты. Их снимают с петель и наваривают сверху дополнительные стальные листы. Для маскировки шов подвергают шлифовке и покраске в несколько раз, при желании – производят обшивку наружной стороны.
• При секционных воротах, как и роллетных – необходимо перемещать выше весь механизм. Для этого разбирают механизм, предварительно увеличивают проем, переносят механизм выше, заново собирая направляющие, короб и систему открывания. Полотно ворот желательно сразу изготавливать подлиннее.
• Для подъемных ворот – необходимо заменить весь подъемный механизм, поскольку вес ворот значительно увеличится.

Имеется еще один момент, который следует учитывать при увеличении высоты ворот – имеется ли автоматическое открывание. К примеру, при наличии распашных ворот после увеличения высоты усиливается эффект парусности, поэтому придется в обязательном порядке менять механизм автоматического открывания на его более мощный аналог.

Источник: https://garazhov.ru/sovety-garazhnika/vysota-garazha.html

Создание и монтаж

Если совершенно нет навыков в подобном направлении работ, оптимальным вариантом будет выбрать классический вид, представленный двумя створками из металла.

Все, что необходимо, это сделать чертежи ворот в гараж, а также составить список инструментов и материалов, которые понадобятся при монтаже.

Источник: https://sdelatrykami.ru/vorota-v-garazh-svoimi-rukami/

Высота полотка в гараже

Высота гаража высчитывается от пола до самого потолка. Если на сегодняшний день на полу у вас лежит щебень, то в дальнейшем вы можете захотеть залить его бетоном, что в значительной степени уменьшит параметры. В планировании высоты следует учитывать два фактора.

Такие элементы, как ручная таль или подъемник, а также осветительные приборы уменьшают пространство в гараже. Учитывайте высоту до верхней точки при открытом багажнике.

Высота конструкции от пола до выступающих элементов потолка должна составлять не менее двух метров, и это параметры для легкового автомобиля. Если говорить про фуру и грузовые автомобили, то число увеличивается до трех метров.

В этом случае смысл такой же, как и с высотой гаражных ворот: лучше оставить дополнительно 30 сантиметров, чтобы быть уверенным в проходимости.

Потолочный подъемник в гараже

Хорошим решением для потолка считается постройка односкатной или двухскатной крыши с целью перекрытия. Конечной точкой потолка станет поверхность крыши, что сможет увеличить общую высоту гаража.

Высота с подъемником

У смотровой ямы насчитывается немало недостатков, потому решение установить в гараже подъемник можно назвать не только логичным, но и очень выгодным.

Если вы желаете устанавливать гидравлический подъемник, то общие параметры будут составлять от 3 до 3,4 метра для легкового автомобиля и на 0,5 метра больше для джипа.

Можно отдать предпочтение подъемнику, работающему по принципу эстакады. Размеры нужны такие же, но он выгодно поднимает транспортное средство над уровнем пола.

Источник: https://svoivorota.ru/garazhnie/vysota-vorot-v-garazhe.html

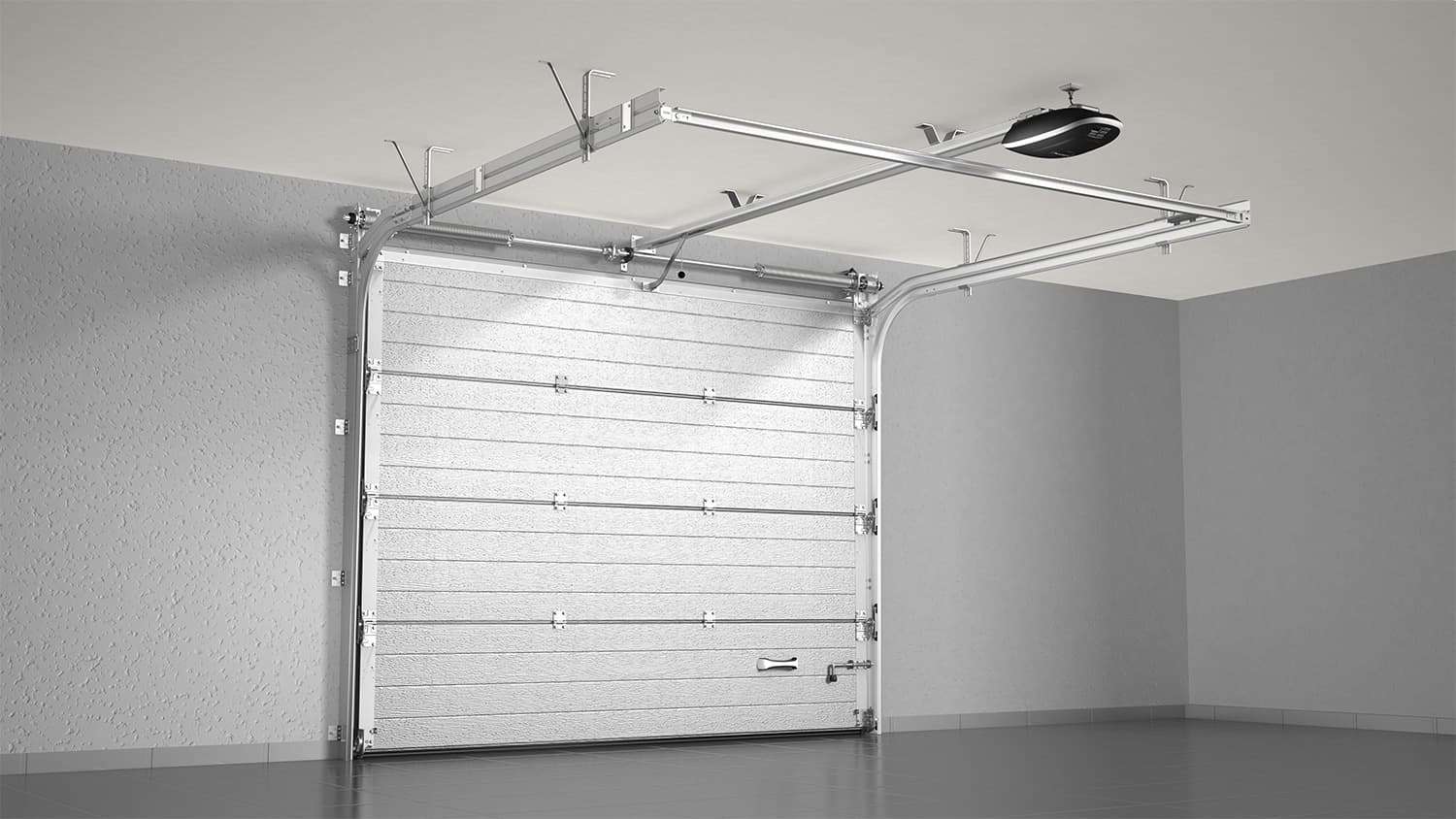

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

• На высоте 1 м от уровня пола на стене возле проема ставим отметки.
• Собираем раму из несущих, которые крепятся к дверному проему.
  • На несущие надевается эластичная уплотнительная лента, которая с некоторым усилием вставляется в паз.
  • В месте соединения стоек и горизонтальной перемычки надо вырезать небольшой кусочек уплотнителя. Там, где две резинки перекрывают друг друга. При помощи карандаша обозначают лишний участок, острым ножом вырезают небольшой квадратик.

    Вырезать мешающий кусок уплотнителя

  • Вертикальные направляющие и верхняя перемычка соединяются при помощи шурупов. Отверстия под них уже есть, их надо только совместить.
  • Внизу устанавливается монтажная перемычка. Она временная, но придает конструкции жесткость и позволяет выдержать требуемые размеры.

    Ставим временную монтажную перемычку

• Крепим направляющие к проему.
  • Устанавливаем собранную конструкцию вплотную к стене. Ее внутренние размеры должны совпадать с имеющимся проемом. Допустимы отклонения в несколько миллиметров.
  • Проверяем вертикаль и горизонталь. На высоте одного метра, там где стоят отметки, закрепляем струбцинами.

    Выравниваем, крепим струбцинами к проему

  • В верхней части стоек устанавливаем ролики. Их край совмещаем с краем стоек, сверлим отверстия в стене в тех местах, где есть отверстия под крепеж в корпусе роликов. Через отверстие в стойке (оно специально сделано широким) вставляем пластиковые вставки дюбелей (50*10 мм, потому сверло берем 8 мм), вставляем и закручиваем дюбель-шурупы.

    Крепление к стене при помощи уголка с роликами

• Установка крепежа стоек.
  • Каждая стойка крепится с двух сторон. С внешней стороны ставят специальные Г-образные крепежные пластины. Под них в боковой поверхности стоек проделаны отверстия. Совмещаем отверстия на монтажных пластинах с отверстиями в стойках, устанавливаем шурупы (М6*16 по 2 шт на каждую пластину).
  • Прикрепленная к стойке пластина должна фиксироваться к стене. Для этого в пластине имеется отверстие. Через него сверлим стену, вставляем заглушку дюбеля, ставим сам дюбель (50*10 мм).

    Установка секционных ворот начинается с крепления вертикальных направляющих

  • Закрепляем стойки с внутренней стороны. В самом профиле есть отверстия под крепеж. В каждое надо установить дюбель, предварительно сделав отверстие под пластиковую часть и установив ее.
  • Точно так закрепляем перемычку над проемом — в отверстия дюбелями.
  • Снимаем струбцины и нижнюю монтажную перемычку.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

• На обе потолочных направляющих крепим дополнительную полудугу. По ней будут скользить ролики, потому тщательно совмещаем края, чтобы не было зазоров. Совмещаем отверстия, устанавливаем и затягиваем болты.

  Потолочные направляющие готовы к установке

• Собранные горизонтальные направляющие для секционных ворот крепим к стойкам. В пластинах с роликами есть специальные выступы под их фиксацию. Совмещаем отверстия, вставляем и затягиваем крепеж.
• Свободные края потолочных направляющих  соединяем перемычкой.

  Выравниваем конструкцию, подпираем планкой

• Выравниваем направляющие горизонтально. Для этого подпираем установленную перемычку, при помощи уровня регулируя высоту. Для подпорки можно воспользоваться любой пригодной для упора планкой, а в качестве фиксатора можно использовать струбцину.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

• Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж.

  Выставляем секцию ровно, строго по центру, с равными зазорами

• К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
• Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны).

  Нижние ролики: подготовка и установка

• Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.
• Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
• Ставим две (или больше, если полотно широкое) дополнительные петли.

  Монтаж полотна секционных ворот — дело нескольких минут

• Монтируем следующую секцию. И так до верха полотна.
• На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

• Ставим ручку. Под нее, снова-таки, есть отверстия на нижней секции. Снимаем декоративную панель на ручке, совмещаем отверстия, закручиваем болты, ставим крышку на место.

  Ставим ручку и задвижку

• На второй или третей секции ставим запор — пружинную задвижку. Под нее надо будет в направляющей сделать отверстие диаметром, чуть больше чем диаметр штыря задвижки.
• Один край троса крепим к нижней петле с  роликом (там уже закреплены на штыре два тросика). Его продеваем в отверстие в петле, завязываем узел.

  Крепим трос

• Второй край троса закрепляем наверху. В том месте, где крепилась дуга потолочной направляющей, с наружной стороны есть выступ под трос. В него продеваем свободный конец, завязываем узел.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

• Берем край тросика, прикрепленного к нижнему ролику, поднимаем его вверх, пропускаем по верхнему ролику (не тот, который прикреплен к полотну, а который установлен на стойке.
• Протягиваем вниз до второго ролика, который на заводе установлен внутри направляющей, огибаем его.
• Тянем тросик вверх, почти к месту установки перемычки. Тут внутри направляющей смонтирована крепежная пластина. Немного отпускаем нижний крепежный болт, заводим тросик в него, верхушка его ложится в специальную выемку, болт затягивается.

  Протягиваем тросик

• Натягиваем и регулируем пружину, которая прикреплена в стойке и крепим ее четырьмя болтами. Для начала выберите промежуточное положение где-то посредине, закрепите.
• Начинаем регулировку натяжения пружины. Поднимаем ворота до высоты 1 метр (там, где ставили отметки), отпустите полотно. Если оно само поднялось немного вверх, надо уменьшить натяжение пружины, прикрепив ее немного выше. Если на том же расстоянии отпустив полотно оно сдвинулось вниз, пружина слишком слаба, ее надо натянуть сильнее.

  Установка фиксатора полотна

• Последнее что надо сделать — установить фиксатор полотна. Поднимаем ворота так, чтобы нижний край находится на расстоянии 100 мм от верхнего края проема. Берем карандаш, отмечаем на потолочной направляющей место, где заканчивается полотно. Берем стопор/фиксатор/упор, прикладываем его к отметке, карандашом ставим метки под крепеж (в фиксаторе есть отверстия). Сверлим отверстия, устанавливаем фиксатор. Теперь открытые секционные ворота заходят на стопор примерно до половины и дальше не идут.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Источник: https://stroychik.ru/garazh/montazh-sekcionnyh-vorot

Правило 5. Должно быть куда крепиться.

Если это бетон, полнотелый кирпич, или даже пеноблок проблем нет. Хуже когда щелевой кирпич. Вариантов два — либо варить обрамление из уголка и крепить в него, либо штукатурить и крепить в растворный шов. Первый вариант надежнее, но дороже, второй дешевле, но как повезет. Если в процессе монтажа выясниться, что крепеж не держит, можно применить химические анкера.

Проем укрепленный уголком.


Крепление в пустотелый кирпич. Стрелками показаны места установки химических анкеров.

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/

Установка секционных ворот (личный опыт)

Источник: https://www.yandex.ru/search/direct?filters_docs=direct_cm%2C6bf1b11fb0933782&lr=225&mw=1&source=direct_wizard&text=%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0+%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85+%D0%B3%D0%B0%D1%80%D0%B0%D0%B6%D0%BD%D1%8B%D1%85+%D0%B2%D0%BE%D1%80%D0%BE%D1%82

3. Подводка электричества к месту установки электропривода для ворот

Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.

Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.

Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.

Источник: https://alutech.ru/informaciya/rekomendacii-po-podgotovke-proema-dlya-ustanovki-garazhnyh-vorot/

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

При условии качественно выполненной теплоизоляции ворот теплопотеря сокращаются до 60%.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты. Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла.

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

Для южных регионов хватит толщины утеплительного слоя в 5 см, для северных – слой увеличивают до 15 см.

После утепления необходимо поработать с отделкой готовой конструкции.

Источник: https://montazh-zaborov.ru/garazhnye-vorota/

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

См. также:  Что такое наполнитель ППУ в диване (37 фото): какой считается лучше пружинный или из пенополиуретана, виды для сна, латекс и флексоформ

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Источник: https://samoblog.ru/podemnye-vorota-v-garazh-svoimi-rukami/

Фото ворот в гараж своими руками

Пожалуйста, сделайте репост

Источник: https://svoimirukami.guru/vorota-v-garazh-svoimi-rukami/

Jeep Grand Cherokee 2021: технические характеристики и описание

Джип Гранд Чероки 2021 модельного года уверенно завоевывает рынок. Менее чем за полгода, Jeep Grand Cherokee 2021 обзавелся, практически, собственным фанклубом, представители которого скурпулезно изучают все новые фишки и преимущества. Благо, им есть, на что обратить внимание.

2021 Jeep Grand Cherokee High Altitude Incentives

Jeep Гранд Чероки 2021 выглядит роскошно, это подлинно американский автомобиль. Он обладает естественной брутальностью внедорожника и просторным, комфортным салоном, больше напоминающим кроссовер. Среди положительных функциональных изменений можно назвать:

• увеличившийся топливный бак – теперь без дозаправки можно проехать почти полтысячи километров;
• новая подвеска, благодаря которой машина движется более плавно, а езда стала в разы комфортабельней;
• полный контроль над авто – педали и руль очень чувствительные.

Среди позитивных перемен называется также стильное оформление приборной панели. Она может быть выполнена из пластика высокого качества, а расположение приборов способствует комфортному вождению. Кроме того, в отдельных модификациях приборная панель, обивка дверей и часть кресел, отделаны натуральной кожей.

2021 Jeep Grand Cherokee SRT, Wrangler Special Editions Head To L.A. Auto Show

Откровенно радует возможность выбора разных, качественно проработанных, режимов езды. Так, Вы сможете выбирать между автоматическими режимами езды по таким поверхностям, как:

• песок;
• грязь;
• камень;
• снег;
• автомат.

Отдельного внимания заслуживает оснащение современных авто этой серии собственной разработкой – Эко Дизелем. Представители компании призывают забыть все, что, по Вашему мнению, Вы знаете о дизельных двигателях. И они правы – новый двигатель действительно может считаться серьезным достижением.

В целом, фанаты марки утверждают, что Гранд Чероки 2021 – это идеальная модель серии, в которой производитель сумел устранить все недочеты предыдущих джипов, а цена полностью соответствует качеству.

Источник: https://AvtoMoe43.ru/stati/vysota-dzhipa.html

Какой краской покрасить ворота

Покраска створок нужна не только для красоты, но и для защиты металла от его коррозии, продление его срока службы.

Процедуру покраски рекомендуется повторять 1 раз в 2 года.

Состоит из таких этапов:

1. Зачистка сварочных швов, шлифование.
2. Обезжиривание поверхности растворителем.
3. Нанесение грунтовки в 1-2 слоя. Время высыхания — сутки.
4. Окрашивание створок. Делать это лучше валиком или краскопультом. Узкие, труднодоступные места прокрашиваются кистью.

Перечень рекомендуемых ЛКМ приведен в статье: «Чем красить металлический забор».

Источник: https://montazh-zaborov.ru/garazhnye-vorota/

Видео

Посмотрите видео о порядке работ при изготовлении гаражных работ.

Источник: https://fastbuildings.ru/stroitelstvo-garazha/garazhnye-vorota-svoimi-rukami.html

Ворота Херман по акции, в наличии на складе

Все размеры из таблицы есть в цвете RAL8028 (коричневый), RAL9016 (белый), RAL7016 (антрацит), Золотой Дуб, Темный Дуб и Ночной дуб. Сэндвич-панель М-гофр.Телескопические подвесы длиной 400 мм. Подробнее об

Акции Херманн здесь

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/

Советы по уходу

Для каждого их типов ворот уместны свои рекомендации.

Распашные

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

Секционные

Они оснащены множеством небольших движущихся деталей, поэтому необходимо смазывать подшипники, рабочие ролики и петли хотя бы раз в год. Временами стоит контролировать, насколько равномерно передвигаются ворота при открывании и закрывании.

Для увеличения срока службы секционных ворот требуется:

• Систематически убирать скопившуюся пыль, используя теплую воду и средство для удаления загрязнений.
• Не допускать попадания на механизмы агрессивных химических соединений.

Подъемно-поворотные

По сравнению с остальными моделями, они не нуждаются в спецобслуживании либо уходе. Иногда их требуется мыть, чтобы поддерживать респектабельный внешний вид. Покрасить их можно самому. Также можно нанести на них антикоррозийный состав.

Источник: https://dekoriko.ru/garazh/vorota/svoimi-rukami/

Одностоечные — компактные модели для гаража и небольшого сервиса

Мобильные и стационарные подъёмники. Стоят дорого, но среди стоечных моделей, они лучше прочих экономят место и в ремзоне, и в собственном гараже. Подходят для проведения техобслуживания транспорта. Из-за того, что лапа одностоечной модели перекрывает днище, затрудняется доступ к выхлопной системе и к некоторым элементам подвески.

Сорокин 17.25 – от 232 299 рублей

Мобильный электрогидравлический подъёмник на базе ручной тележки типа «Рокля», оборудован одной подъёмной балкой с регулируемыми лапами.

Заявленные 2.5 тонны дают более 30% запаса грузоподъёмности при вывешивании 1.5-тонных малолитражек. Винтовые опоры на регулируемых лапах подхватывают авто со 120 мм, а 15-тилитровый гидравлический контур поднимает до 2.2 метра. Площади равностороннего размещения опор – 3.15м2 – достаточно для равномерного распределения веса поднятого автомобиля, длиной до 4.4 м.

Из-за того, что балка подъёмника перекрывает днище поперёк, не всегда возможно снять, а иногда даже просто повернуть и вытащить снятую с креплений выхлопную трубу. Силовые методы срыва гаек тоже не всегда приемлемы – качаются абсолютно все вывешенные машины.

Имейте в виду: выкрутив регулируемые опоры, вполне можно упереть лапы в лонжероны – удобно, когда пороги ржавые. Но снять глушитель, например, с авто гольф-класса, даже упираясь полностью поднятыми опорами в пороги, не получится.

Видеообзор возможностей одностоечного подкатного подъёмника:

TST35UX TROMMELBERG – от 352 797 рублей

Стационарный подъёмник плунжерного типа, оборудован 4-мя поворотными лапами на центральной площадке.

Помещение не загромождается, потому что кроме лап с опорами над полом ничего не выступает. Высота видимых элементов в сложенном виде – 125мм, длина чуть больше полутора метров. Они не мешают, потому что располагаются по ходу подачи автомобиля. Плунжер поднимает авто на высоту 1.85 м, под давлением которое по 6-тиметровым шлангам нагнетает наружная гидравлическая станция.

Описанные выше достоинства блекнут на фоне того, что подъёмник дорог в обслуживании и более других требователен к чистоте помещения. Удобен исключительно в покрасочной камере. В ремзоне – только для работ, которые не требуют силовых действий. Кроме того, расставленные лапы могут помешать работе с внешним топливным фильтром и выхлопной системой.

Доскональное изучение нескольких случаев потери герметичности TST35UX, в разных СТО, показало – причиной неисправности стал неквалифицированный монтаж. Те, кто в теме, знают: конструкция весом в 960 кг, заглубленная без малого на 2.5 м и прихваченная болтами к зацементированному корпусу, рассчитана поднимать авто с соотношением веса перед/зад 3:2. Всех остальных запутала одинаковая длина телескопических лап. Устанавливать подъёмник должен специалист продавца, потому что схема из пакета прилагаемой документации – это только рекомендации по подготовке фундамента.

Видео о потенциале самодельного аналога TST35UX TROMMELBERG:

Источник: https://SpecTorg.su/dlya-strojki/vysota-potolka-dlya-podemnika-v-garazhe.html

Цены на секционные ворота Алютех по акции, в наличии на складе.

Все размеры из таблицы есть в цвете RAL8017. Размеры 3000х2250 мм и 3000х2500 мм есть так же в цвете Темный Дуб.

Подробне об Акции Алютех здесь

Понравилась статья? Оцените!

Поделиться с друзьями

Facebook

Twitter

Вконтакте

Одноклассники

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/

Возможно, Вас так же заинтересует:

Возврат к списку

Источник: https://xn—-7sbfg6cakadesq.xn--p1ai/stati/uznay-7-pravil-podgotovki-proema-sektsionnykh-vorot/
